沈阳脚手架中的连接盘有什么标准?

 沈阳脚手架旺达租赁设备公司     |      2021-10-11

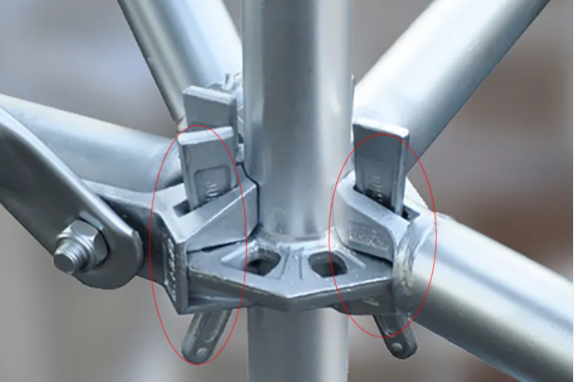

沈阳脚手架中的连接盘有什么标准?(图1)

当沈阳脚手架横杆和立杆连接时,扣接头的U形槽与连接盘的边形接触。八角盘是面接触加上插销,形成两组稳定、可靠的三角受力体系,整体抗扭转刚度较强。

水平杆扣接头的U形槽卡住八角盘后起到上下限位,不会发生上下移动。

水平杆扣接头顶端弧形设计,能够与立杆钢管表面紧密接触,加上插销,起到了左右限位,不会发生左右移动

(1)连接盘是焊接在立杆上可扣接8个方向扣接头的八边形或圆环形8孔板。

(2)铸钢或钢板热锻制作的连接盘的厚度不应小于8mm,允许尺寸偏差应为0.5mm;钢板冲压制作的连接盘厚度不应小于10mm,允许尺寸偏差应为05mm。
