  扣件式钢管脚手架是我们建筑施工中常用的工具,而在建筑施工安全管理中,脚手架工程的安全管理也占有很大的比重,保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。

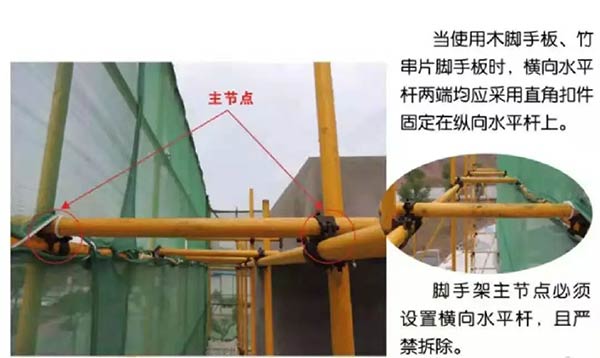

扣件式钢管脚手架安全技术规范(图1)

  如何保证施工安全?问题的关键在于是否按照扣件式钢管脚手架的技术规范进行搭拆。

  所以,了解熟悉扣件式钢管脚手架安全技术规范非常重要,现在就跟随沈阳脚手架租赁旺达小编一起来学习一下吧!

  1.钢管:脚手架钢管宜采用Φ48.3×3.6钢管(方案据实计算)。每根钢管的最大质量不应大于25.8kg。

  2.脚手板:脚手板可采用钢、木、竹材料制作,单块脚手板的质量不宜大于30kg,木脚手板厚度不应小于50mm,两端应采用直径为4mm的镀锌钢丝各设两道箍。

  3.扣件:分为旋转、直角、对接扣件,扣件在螺栓拧紧扭力达到65N·m时,不得发生破环。

  4.悬挑脚手架用型钢:型钢悬挑梁宜采用双轴对称截面的型钢,钢梁截面高度不应小于不应小于160mm。

  横向水平杆

  1.作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2;

  2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上(纵向水平杆在下,横向水平杆在上);

  3.当使用钢芭网片脚手板时,双排脚手架的横向水平杆的两端,应用直角扣件固定在立杆上(纵向水平杆在上,横向水平杆在下);

  4.主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。横向水平杆伸出扣件盖板不应小于100mm,且不宜大于200mm。

  立杆

  1.每根立杆底部宜设置底座或垫板,垫板板厚应不小于50mm,板宽不小于200mm,板长不小于两跨。

  2.脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

  3.脚手架立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
